流程引擎设计概要

模型概念

workflow

workflow对应一次工作流,一次具体的工作流转状态,其中携带了流程运转的上下文信息。

transaction

transaction代表请求,它驱动了workflow的运转。一个或者多个transaction共同驱动workflow到达终态。

stop_condition

stop_condition代表终态条件,或者工作流结束状态,当执行完对应的操作后能与某一条stop_condition相匹配,则代表workflow可以达到停止状态。

activity

activity代表流程节点,workflow通过条件转换达到某个具体activity,通过activity完成此次事件变迁。

process

process挂载在activity下,它是activity的具体执行者,可以是下游外部系统的rpc调用,也可以是上下文信息的重组装。process是可以复用,也就是同一个process可以挂载在多个不同的activity下面。

transition

transition代表条件转换,每次执行完一个activity,上下文信息中保存了执行每个activity的处理结果和状态,通过状态的组合完成对transition的匹配,寻找下一个流程节点。

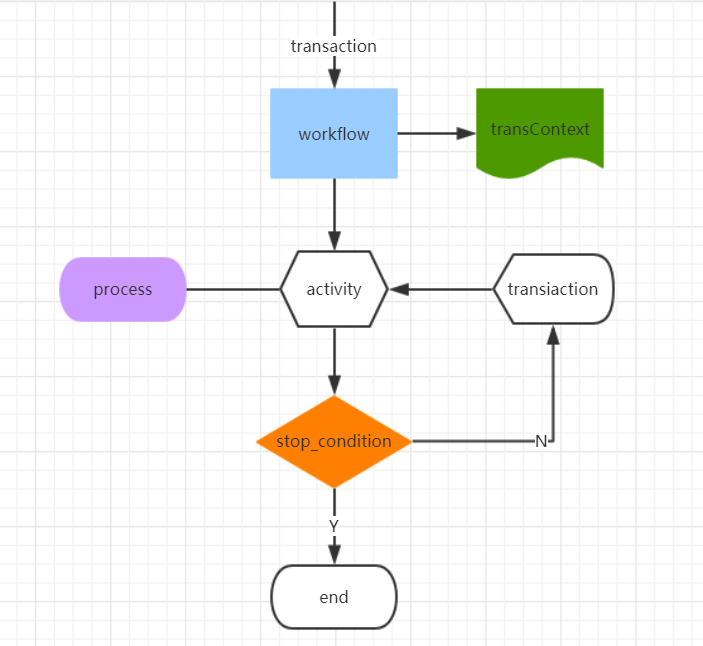

整体的流程概念如下图:流程引擎
